接近開關傳感器NPN與PNP的接線區別

• 時間：2023-06-09 15:23:10
• 點擊：0

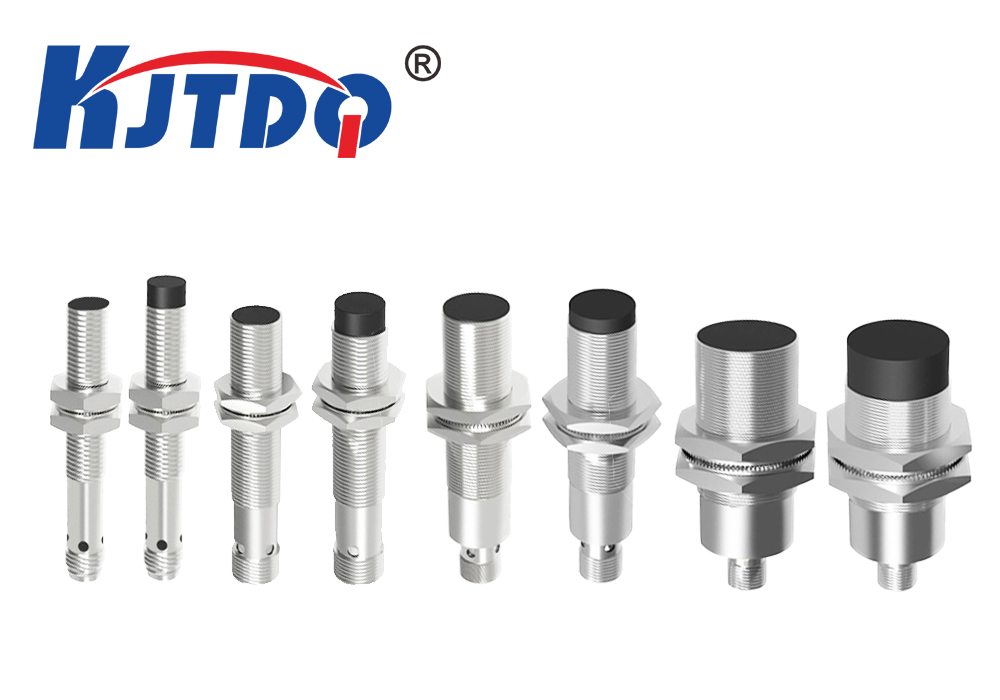

接近開關傳感器通常用于制造行業，以助于自動化生產，例如裝配線和材料處理系統。它們用于檢測附近是否存在物體或材料，它們有不同的類型，例如電感、電容和磁傳感器。

在這篇文章中，我們將討論NPN和PNP接近開關傳感器之間的接線差異，這是工業環境中最常用的兩種接近傳感器類型。

一、什么是NPN和PNP接近傳感器?

在討論兩者之間的接線差異之前，讓我們首先定義 NPN 和 PNP 傳感器。

NPN和PNP接近傳感器是兩種類型的三線直流傳感器，用于檢測物體或材料的存在與否。 它們以它們使用的晶體管類型命名，這決定了它們的電氣特性。

NPN傳感器使用NPN晶體管，而PNP傳感器使用PNP晶體管。兩者之間的主要區別在于它們運行所需電壓的極性。NPN傳感器需要正電壓才能工作，而PNP傳感器需要負電壓。

二：NPN和PNP傳感器之間的接線差異：

NPN和PNP傳感器之間的接線差異取決于它們所連接的輸入/輸出電路的類型。 區別如下：

1、輸入電路

NPN傳感器具有集電極開路輸出，輸出晶體管用作開關，在激活時將輸出接地——輸入電路必須提供正電壓才能激活傳感器。

另一方面，PNP傳感器具有源極輸出，輸出晶體管用作開關，在激活時將輸出連接到正電源電壓——輸入電路必須提供負電壓來激活傳感器。

2. 輸出電路

NPN和PNP傳感器的輸出電路也不同，如下：

NPN傳感器通常連接到漏極輸出電路，負載連接在正電壓電源和傳感器輸出之間。

PNP傳感器通常連接到源輸出電路，負載連接在傳感器的輸出和地之間。

三、NPN和PNP傳感器的優缺點

NPN優勢：

- 它們比PNP傳感器便宜，性價比高;

- 它們與更廣泛的輸入/輸出電路兼容;

- 它們更常用于工業環境。

NPN劣勢：

- 他們需要一個外部上拉電阻才能正常工作;

- 它們的輸出電壓有限;

- 他們不能切換高負載。

PNP優勢：

- 它們不需要外部上拉電阻即可正常工作;

- 它們具有更高的輸出電壓;

- 他們可以切換高負載。

PNP劣勢：

- 它們比NPN傳感器更貴;

- 它們與某些輸入/輸出電路存在兼容性問題;

- 它們在工業環境中不太常用。

結論：

NPN和PNP接近開關傳感器之間的接線差異取決于它們所連接的輸入/輸出電路的類型。NPN傳感器具有集電極開路輸出，需要正電壓才能工作，而PNP傳感器具有拉電流輸出，需要負電壓才能工作。
